Profilierungen der inneren Deckschicht

Profilierungen der äußeren Deckschicht

Wandsystem KS1000 FH

Die Standardlieferlänge liegt zwischen 2,0 und 10 m.

Bezüglich Kurzlängen und Sonderlängen wenden Sie sich bitte an unser Büro.

Elementlänge



Elementlänge ist kleiner 6 m


+ / - 4 mm

Elementlänge entspricht 6 m und ist kleiner 12 m


+ / - 6 mm

Elementlänge entspricht 12 m oder ist größer 12 m


+ / - 8 mm

Elementbreite


+ / - 3 mm

Elementdicke



Elementdicke d ≤ 50 mm


+ / - 2 mm

Elementdicke 50 mm < d < 100 mm

+3 mm

-2 mm

Elementdicke d ≥ 100 mm

+3 mm

-3 mm

Rechtwinkligkeit der Schnittkante ≤ 0.5% der Elementdicke



Elementdicke [mm]


80

100

120

150

Eigenlast (kg/m2)

Blechdicken 0.6/0.5 mm

18.8

20.0

23.2

26.0

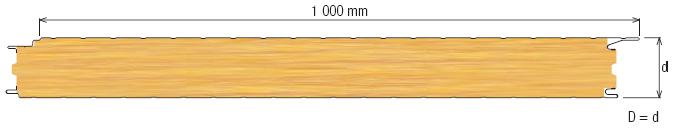

Abmessungen und Eigenlast


Grenzabmaße

Lieferlängen
