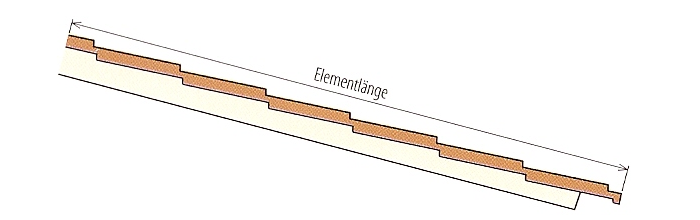

Die verfügbare Elementlänge ergibt sich produktionsbedingt als ein Vielfaches der einzelnen Ziegellängen, zuzüglich der Länge des Rückschnittes. Standardmässig sind die Elemente in Längen von 2.100 mm bis 13.150 mm erhältlich.

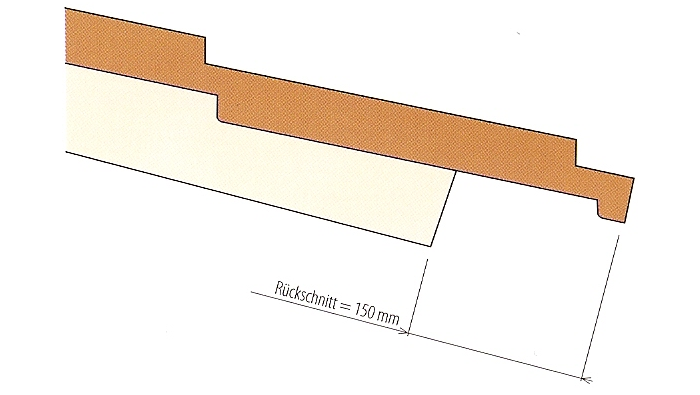

Die Lichtplatten werden mit einem Rückschnitt von 150 mm produziert.
Abmessungen und Eigenlast
Lieferlängen
Rückschnitt
KS1000 RT
|
|
|
|
||
|

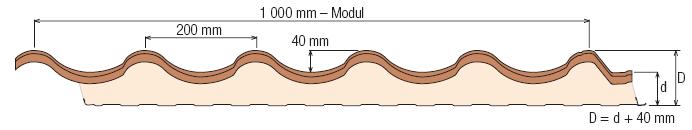

d = Kerndicke (mm) |
45 |
60 |
80 |
100 |
|
D = Gesamtdicke (mm) |
85 |
100 |
120 |
140 |
|
Eigenlast (kg/m2) Blechdicken 0,5/0,4 mm |
12.58 |
13.23 |
14.10 |
14.96 |
|
Elementlänge |
- |
+ 0.1 % |
|
Elementbreite |
0 mm |
+ 3 mm |
|
Elementdicke |
|
+ / - |
|
Rechtwinkligkeit |
|
+ / - |
Grenzabmaße
