Abmessungen und Eigenlast

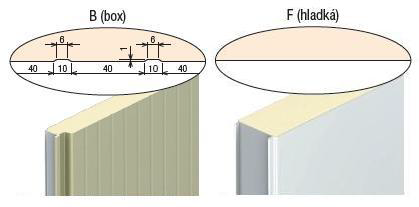

Profilierungen der inneren Deckschicht

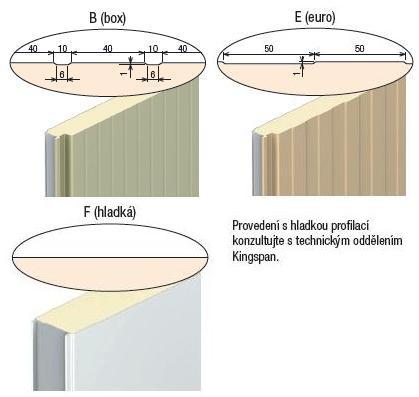

Profilierungen der äußeren Deckschicht
|
Elementlänge |
|
|
|
Elementlänge ist kleiner 6 m |
|
+ / - |
|
Elementlänge entspricht 6 m und ist kleiner 12 m |
|
+ / - |
|
Elementlänge entspricht 12 m oder ist größer 12 m |
|
+ / - |
|
Elementbreite |
|
+ / - |
|
Elementdicke |
|
|
|
Elementdicke d ≤ 50 mm |
|
+ / - |
|
Elementdicke 50 mm < d < 100 mm |
+3 mm |
- |
|
Elementdicke d ≥ 100 mm |
+3 mm |
- |
|
Rechtwinkligkeit der Schnittkante ≤ 0.5% der Elementdicke |
|
|
Grenzabmaße
Die Standardlieferlänge liegt zwischen 2,0 und 13,5 m.
Bezüglich Kurzlängen und Sonderlängen wenden Sie sich bitte an unser Büro.
Lieferlängen
Wandsystem KS1150 TC
|
Elementdicke (mm) |
|
40 |
50 |
60 |
70 |
80 |
100 |
120 |
150 |
170 |
200 |
|
Eigenlast(kg/bm) |
Blechdicken 0.5/0.5 mm |
11.7 |
12.1 |
12.21 |
12.61 |
13.01 |
13.81 |
14.61 |
15.81 |
16.61 |
17.81 |
